¿Qué es una topología de red LAN?
Las topologías de red LAN son la estructura o diseño físico y lógico de una red de área local (LAN), es decir, la forma en que los dispositivos (como computadoras, impresoras, switches, routers, etc.) se conectan entre sí y cómo se transmite la información dentro de la red.
TIPOS DE TOPOLOGÍAS

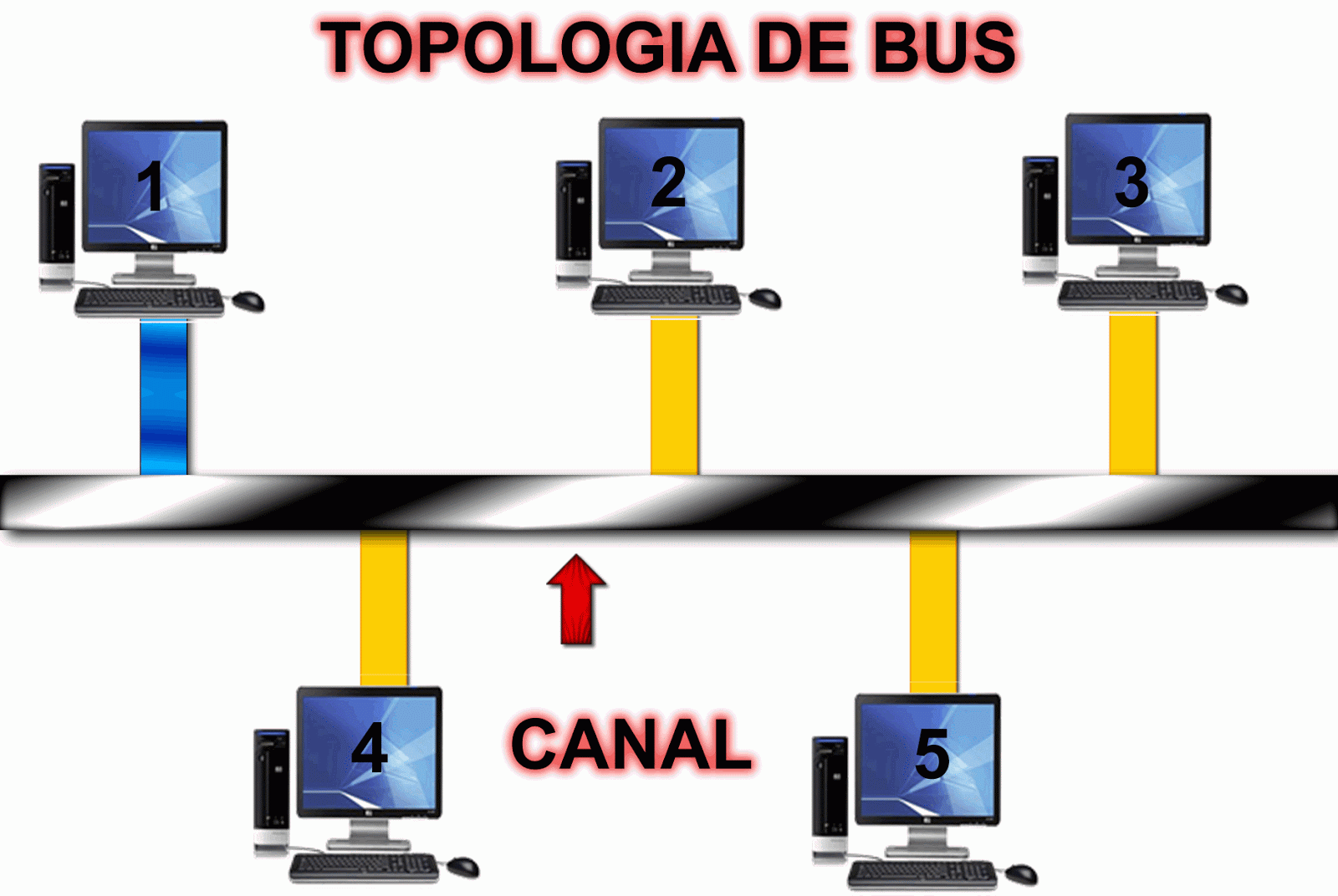

Topología de Bus
En esta topología, todos los dispositivos de la red se conectan a un único cable, llamado bus o tronco, a través de un conector T. Todos los dispositivos comparten el mismo canal de comunicación.
| Ventajas | Desventajas |
|---|---|
| Económico | Dificultad en la localización de fallos |
| Fácil de instalar y manejar | Escalabilidad limitada: No es adecuada para redes grandes |

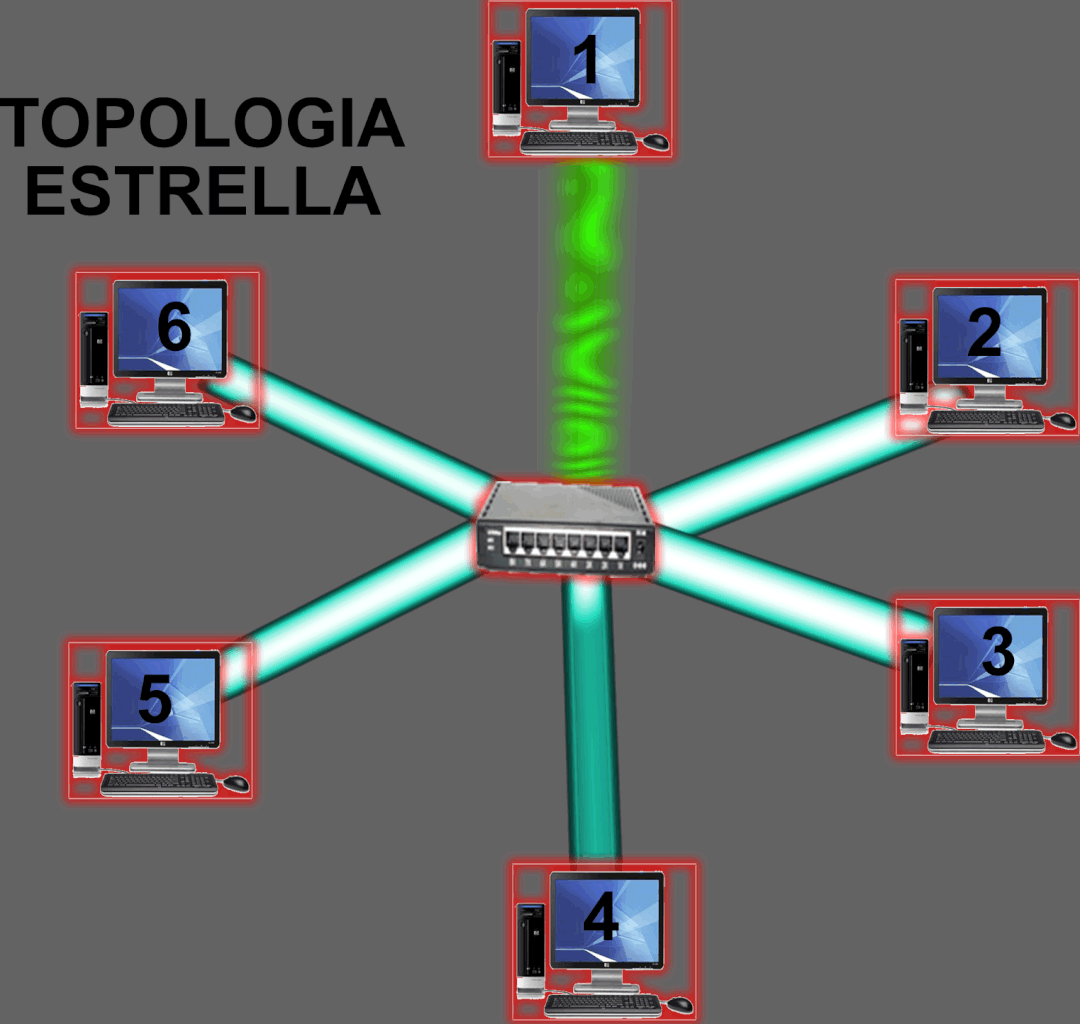

Topología de Estrella
En la topología de estrella, todos los dispositivos están conectados a un dispositivo central, generalmente un switch o un hub. Este dispositivo central se encarga de gestionar la comunicación entre los dispositivos.
| Ventajas | Desventajas |
|---|---|
| Fácil de instalar y configurar. | Mayor costo de cableado |
| Escalabilidad | Dependencia del centro |
Topología de Anillo
En una red de anillo, cada dispositivo está conectado al siguiente formando un ciclo cerrado, es decir, la comunicación sigue un camino circular (de un dispositivo a otro) hasta llegar al destino.
| Ventajas | Desventajas |
|---|---|
| Buen rendimiento en redes pequeñas | Vulnerabilidad al fallo de un dispositivo |
| Sin congestión de tráfico | Dificultad para agregar o quitar dispositivos |
Topología de Arbol
Es una combinación de la topología de estrella y la de bus. Tiene un dispositivo central (generalmente un switch o router) que conecta varios dispositivos en diferentes niveles. Este dispositivo central actúa como un tronco del árbol y las conexiones de los dispositivos secundarios forman ramas.
| Ventajas | Desventajas |
|---|---|
| Escalabilidad | Complejidad de instalación |
| Buena gestión de tráfico | Dependencia de los nodos centrales |

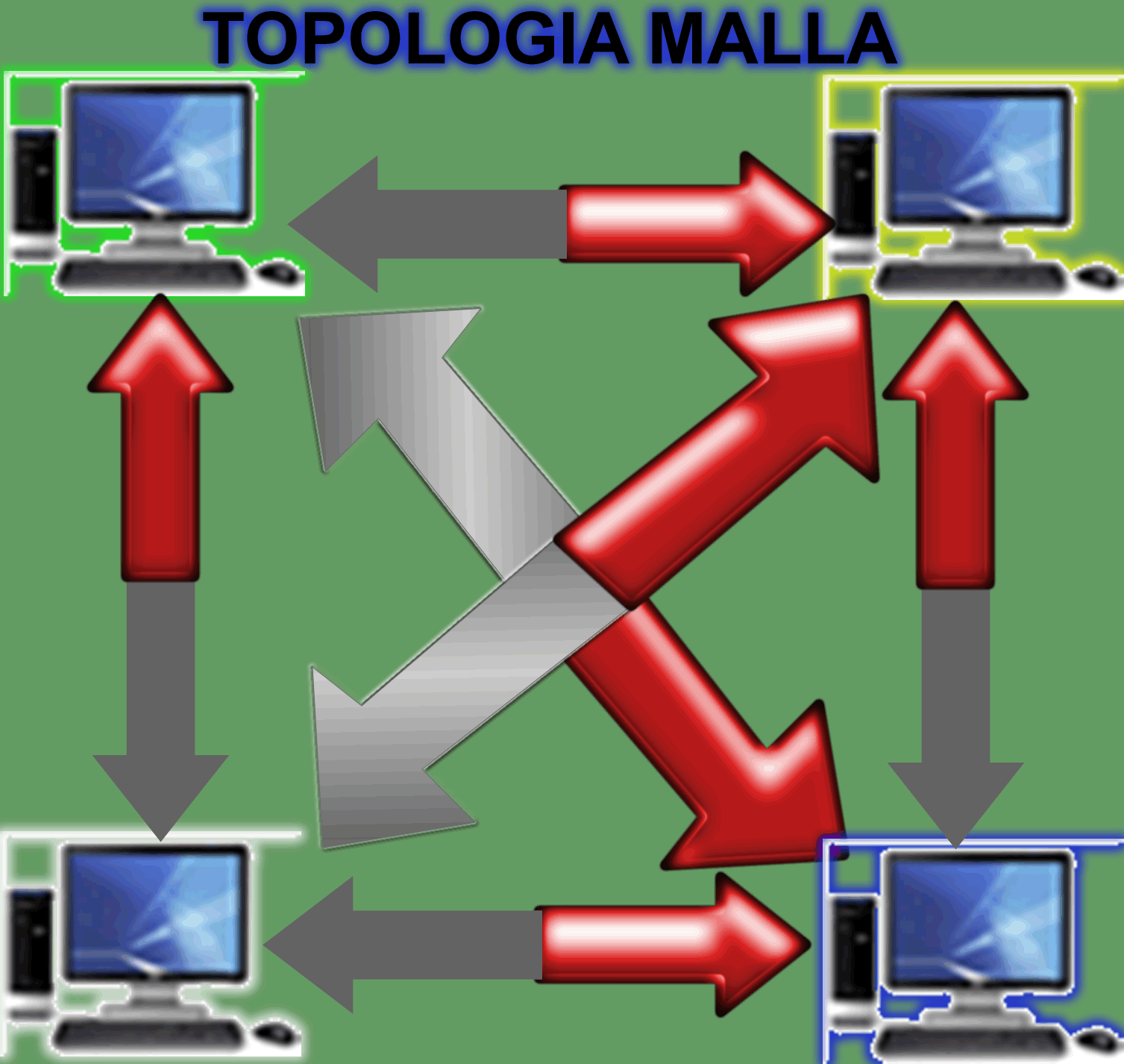

Topología de Malla
En esta topología, cada dispositivo de la red está conectado a todos los demás dispositivos, formando una malla completa de conexiones.
| Ventajas | Desventajas |
|---|---|
| Alta tolerancia a fallos | Costo elevado |
| Redundancia: Aumenta la confiabilidad de la red, ya que no hay un único punto de fallo | Complejidad en la instalación y mantenimiento |

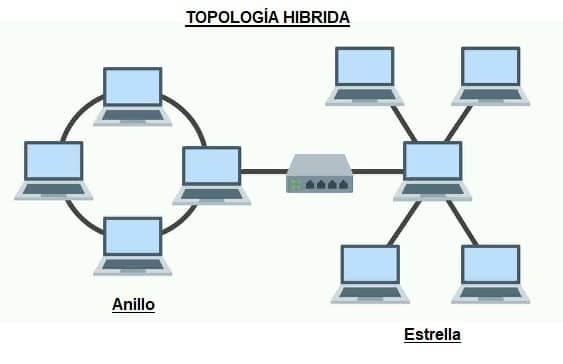

Topología Híbrida
Una topología híbrida combina diferentes topologías de red dentro de una misma red, integrando lo mejor de cada una según el tipo de dispositivos y la estructura de la red.
| Ventajas | Desventajas |
|---|---|
| Optimización de recursos | Complejidad |
| Flexibilidad | Problemas de interoperabilidad |
FACTORES A CONSIDERAR AL ELEGIR LA TOPOLOÍA
Tamaño de la red
La cantidad de dispositivos que necesitarán conectarse.
Presupuesto
Gastos en cableado, equipos y mantenimiento.
Escalabilidad
¿La red necesita crecer en el futuro?
Algunas topologías permiten agregar más dispositivos fácilmente.
¿CÓMO ELEGIR SEGÚN EL TAMAÑO Y LAS NECESIDADES?
Uso Ideal
Redes pequeñas, económicas, con pocos dispositivos.
Tamaño de Red Recomendado
Pequeña (1-10 dispositivos)
